Постройка украинского улья своими руками

Улей Левицкого, названный в честь конструктора, имеет вытянутую конфигурацию и позволяет сохранять повышенную температуру во внутренней полости. Помимо стандартной конструкции, существуют изделия с измененным положением рамок.

Модернизированные пчелиные домики распространены в южных регионах РФ и сопредельных государствах, что предопределило второе обозначение – украинский улей.

История возникновения улья Левицкого

Разработчик конструкции Казимир Левицкий родился в Польше в 1847 г. С юных лет он начал заниматься разведением пчел, параллельно разрабатывая новые конструкции ульев и вспомогательного оборудования.

Изобретатель посетил ряд стран Центральной и Южной Европы, а в начале 1880-х гг. организовал опытную пасеку с небольшим музеем, на которой стояли ульи оригинальной конструкции, получившие название варшавских. Изделия отличались повышенной прочностью, оборудовались откидными боковинами и крышей и обеспечивали сохранение тепла в зимнее время.

Летки для пчел оснащались заслонками из металла, которые закрывались на зиму. На внутренней поверхности боковых крышек предусматривались накладки из дерева, повышавшие механическую прочность деталей.

Под летком располагалась дополнительная доска для защиты внутреннего объема от мокрого снега. Внешняя часть частично закрывалась соломой, а деревянные элементы покрывались слоем масляной краски, обеспечивавшей защиту древесины от гниения.

Конструкция Левицкого широко использовалась в частном пчеловодстве, но после создания в 30-е гг. прошлого века коллективных хозяйств, ориентированных на получение меда в промышленных объемах, популярность изделий снизилась.

Ульи ограниченно используются на небольших пасеках, поскольку не требуют регулярного и трудоемкого обслуживания. Опытные пчеловоды уверены, что схема Левицкого обеспечивает повышенное качество меда благодаря вытянутым в длину рамкам, напоминающим соты диких пчел.

Особенности конструкции

Украинский улей входит в число наиболее популярных среди пчеловодов. Его устройство наиболее приближённое к естественным условиям проживания пчёл, поэтому они чувствуют себя в нём комфортно. Прототипом украинского улья были колоды — домики для медоносных насекомых, которые делали из брёвен жители Центральной Европы до XIX в. Первый улей-лежак, который впоследствии был назван украинским, изготовил в 1870-х гг. поляк Казимир Левицкий. Сегодня используют несколько упрощённые конструкции.

Горизонтальный улей-лежак на высокую рамку представляет собой простую прямоугольную конструкцию, в которой размещены от 16 до 24 рамок. Он имеет крышу и дно, которое не снимается. При необходимости его разделяют диафрагмами, а также дополнительно утепляют. Основные общепринятые размеры рамки — 435×300 мм.

Знаете ли вы? Одомашнивание пчёл произошло около 5-6 тыс. лет назад. Люди поселяли медоносных насекомых в примитивные ульи, изготовленные из прутьев и досок, или в глиняные сосуды.

• Конструкция лежака имеет ряд достоинств:
• простота при использовании;
• комфортное содержание пчёл в любое время года;
• минимальное вмешательство человека в деятельность медоносных насекомых;
• возможность содержания в одном улье двух пчелиных семей или одной семьи с нуклеусом;
• простота изготовления своими руками;
• отсутствие дополнительных надставок;
• один размер рамки.

• Среди минусов описываемой конструкции стоит упомянуть:
• возможность использования лишь на небольших стационарных пасеках;
• большие габариты;
• неразборная конструкция;
• неудобство при размещении в зимовнике;
• недостаточный воздухообмен в период зимовки;
• трудности при наращивании семей.

Преимущества и недостатки

Основные преимущества конструкции:

• простое обслуживание;
• возможность размещения во внутренних полостях до 20 рамок;
• защищенность внутреннего объема от атмосферных осадков;
• пригодность для зимовки пчелиной семьи.

Недостатки оборудования:

• изделие является стационарным;
• рамки и другие детали несовместимы с ульями других конструкций;
• имеются сложности при расширении горизонтального гнезда;
• наблюдается плохая вентиляция, одновременно обеспечивающая внутри повышенную температуру зимой.

Разновидности ульев

Существует несколько разновидностей изделий:

• украинский лежак;
• схема с надставкой;
• оборудование с магазином;
• стояк;
• пчелиный домик, рассчитанный на узковысокую рамку.

Украинский лежак

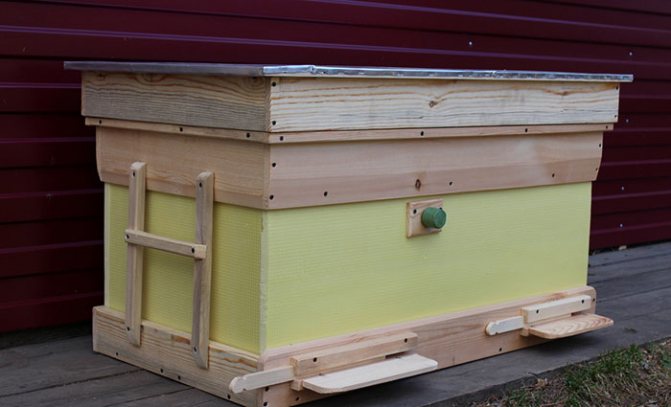

Изделие Левицкого классического или украинского типа представляет собой ящик прямоугольной конфигурации, собранный из струганых досок на гвоздях или шурупах. Угловые кромки могут дополнительно закрываться стальными уголками, предохраняющими древесину от гниения и механических повреждений.

Верхняя крышка оборудована каркасом и откидывается назад на угол до 90°. Есть фиксатор, удерживающий конструкцию в вертикальном положении. Корпус с рамками не имеет перегородки. Если предусмотрено деление на отсеки, то в стенках делают дополнительные летки.

Переборка предусматривается в конструкциях, рассчитанных на 20 вертикальных полурамок. 1 отделение рассчитано на резервную матку и небольшую колонию пчел (нуклеус), во втором отсеке находится основная часть рабочих пчел.

Подобная организация позволяет в летнее время корректировать численность семьи и снизить вероятность формирования отдельного роя. В схему входят магазинные и гнездовые рамки. Украинский лежак устанавливается на поверхности грунта на опорах. Изделие рекомендуется использовать в районах с умеренно теплым климатом.

Существует схема домика для 2 семей, оборудованного раздельными летками. Она позволяет снизить затраты на зимовку пчел. Внутри корпуса ставится переборка из фанеры или картона, не позволяющая насекомым переходить из одного отделения в другое.

В перегородке предусматривается перфорация для циркуляции воздуха. Это обеспечивает единый запах для особей из разных семей. В задней стенке корпуса рекомендуется выполнять вентиляционные отверстия, позволяющие поддерживать комфортные условия для пчел в жаркую погоду.

С надставкой

Схема с надставкой предусматривает установку дополнительной секции из досок, которая крепится вместо крышки. Верхняя съемная или откидная часть улья переносится на торцевую часть надстройки.

Надставка ускоряет процедуру обслуживания улья. За счет увеличенного воздушного промежутка над рамками улучшены условия вентиляции.

Внутренние полости, разделенные вертикальной перегородкой с перфорацией или щелью для циркуляции воздуха, могут использоваться для 2 семей пчел. Задвижки на летках позволяют перевозить ульи со стационарной пасеки в поле.

С магазином

Конструкция с магазином позволяет пчелам строить дополнительные соты, в которых складируется запас меда и осуществляется выращивание новых особей. За счет увеличенного объема сокращается риск начала роения и обеспечивается равномерная загрузка рабочих насекомых.

Магазин рекомендуется устанавливать после заполнения основных рамок рабочими пчелами и расплодом. Дополнительные элементы устанавливаются поверх корпуса или интегрируются во внутренние полости.

Стояк

Схема стояк (или украинский многокорпусный домик) отличается конфигурацией секций, которые имеют уменьшенное поперечное сечение (по сравнению со стандартным украинским лежаком). Улей собирается из 4 корпусов, оборудованных индивидуальным летком и 10 рамками, дно выполнено съемным.

Секции устанавливаются друг на друга, жесткая фиксация элементов не предусмотрена. Дополнительные отверстия в кожухе секций отсутствуют, по бокам предусматриваются ручки для снятия и установки.

На узковысокую рамку

При использовании ульев в средней полосе возникает необходимость дополнительного утепления или использования в конструкции домика элементов, предотвращающих потери тепла во время зимовки.

В конструкции изделия узковысокого типа применяются деревянные рамки вытянутой конфигурации, обеспечивающие свободное пространство для развития семьи и задерживающие воздух в зазорах. Улей отличается увеличенной высотой, затрудняющей транспортировку, используется как стационарная установка в небольших пчеловодческих хозяйствах.

Советы опытных пчеловодов

Чтобы содержание пчёл в украинских ульях-лежаках было комфортными как для владельца, так и для насекомых, следует воспользоваться рекомендациями опытных пчеловодов:

1. Производить расширение за 2-3 раза: при 6-7 рамках с расплодом доставить 2 рамки с мёдом и 2 с искусственной вощиной; после их заполнения добавить 4-5 рамок, 3 из которых с вощиной; при необходимости добавить требуемое количество рамок перед медосбором.
2. Расширение гнезда при помощи разделения его на 2 части следует делать лишь в сильной семье и при отсутствии угрозы холодов.
3. Перед главным медосбором обязательно нужно производить перегруппировку рамок путём сосредоточения всех рамок с открытым расплодом и маткой около летка, а сот с печатным расплодом — в глубине гнезда.
4. Не стоит оборудовать ульи надставками в случае, если семья начала роиться и заложила на сотах маточники.
5. Чтобы сохранить рабочую силу в ходе позднего медосбора, необходимо формировать временный отводок. К формированию прибегают после того, как семья нарастит 11-12 рамок, 8-9 из которых займёт расплод.
6. Чтобы не допустить роение, нужно использовать различные методы: маток-помощниц, метод Чайкина, загрузку пчёл работой и др.

Итак, украинские ульи представляют собой простые конструкции для содержания двух пчелиных семей или одной семьи с нуклеусом. Они удобны в использовании для пчеловода и комфортны для проживания пчёл.

Знаете ли вы? Самые древние останки пчелы, которые на сегодня найдены палеонтологами, относятся к периоду 100 млн лет назад. Их откопали в Бирме. Насекомое являлось переходной формой от осы-хищницы к пчеле-опылителю.

Конструкция улья-лежака

Стандартный украинский лежак состоит из следующих элементов:

• деревянного корпуса;
• 2 одинаковых диафрагм;
• съемной или откидной крыши;
• жестко прикрепленного к корпусу дна;
• быстросъемных рамок с сотами.

Внешние габариты зависят от количества и ширины установленных рамок. Зазор между вертикальными съемными элементами находится в пределах 10 мм. В ходе опытов Левицкий обнаружил, что зазоры уменьшенного размера пчелы заделывают прополисом, а увеличенные щели застраивают сотами.

Насекомые попадают во внутренние полости улья через леток прямоугольной конфигурации (размером 15×200 мм), расположенный со смещением влево от вертикальной оси симметрии. Щель оборудуется сеткой, которая откидывается горизонтально, образуя прилетную полку.

Фронтальная и задняя стенки выполняются 2-слойными из шпунтованной доски, воздушный промежуток между переборками снижает тепловые потери. Для дополнительной защиты пространство между щитами заполняется древесными опилками или соломой, допускается применение синтетического наполнителя.

Внутренний объем корпуса оборудуется направляющими деревянными планками, позволяющими установить 16 рамок (стандартное количество).

История

Науке точно известно, что те клики, которые сегодня носят название украинских или же ульев лежаков ранее очень успешно находили себе применение у тех пчеловодов, которые занимаются пасекой как хобби, а не профессионально. Ведь конструкция их такова, что она не требует больших затрат времени и сил. То есть заниматься ими можно «между делом» после работы. Именно из-за данного фактора, большое количество пчеловодов любителей пользовались этими конструкциями ранее, и с удовольствием используют их и сегодня в странах бывшего СССР.

Как изготовить улей-лежак своими руками?

Украинский, или великопольский улей-лежак схемы Левицкого, отличается простой конструкцией, позволяющей собрать изделие своими руками. Для изготовления потребуется минимальный набор столярного инструмента.

Мастер должен обладать базовыми навыками работы с ножовкой и рубанком. Деревянные элементы соединяются стандартными гвоздями или оцинкованными шурупами. Рекомендуется покрыть стенки изделия слоем краски, предотвращающей гниение древесины (применять специальные пропитки не следует).

Материалы и инструменты

Для постройки улья потребуются:

• доски толщиной 40 мм и шириной 139, 145, 150, 185 и 200 мм;
• планки толщиной 40 мм и шириной 70 мм;
• доски для изготовления крышки;
• направляющие рейки толщиной 13 мм и шириной 30 мм;
• молоток;
• гвозди длиной 100 мм или шурупы длиной 80-100 мм;
• отвертка с плоским или крестообразным жалом или электрический шуруповерт;
• рубанок;
• ножовка по дереву или отрезной инструмент;
• наждачная бумага;
• ручная или электрическая дрель;
• комплект деревянных шпунтов;
• чертежный инструмент и столярный угольник.

Набор деталей для сборки определяется по чертежной документации. Рекомендуется подготовить чистые доски (без сучков или следов гниения) длиной от 900 мм. Если планируется соединение шурупами, то понадобятся сверла по дереву, которыми делаются направляющие отверстия под винты. Дополнительно потребуется кисть или валик для нанесения слоя лакокрасочного покрытия.

Чертежи и размеры

Сначала необходимо самостоятельно разработать документацию или использовать готовые чертежи, которые позволят выпилить заготовки требуемых размеров. При ошибочной разметке образуются щели, через которые в улей проникают мелкие грызуны и атмосферные осадки.

На чертежах указаны стандартные габариты; допускается изменять толщину стенок в сторону увеличения, оставляя неизменными внутренние размеры.

Основные параметры:

• ширина (с учетом стенок) – 686 мм;
• ширина внутреннего пространства – 630 мм;
• толщина боковых стенок – 28 мм;
• толщина фасадной и задней переборок – 33 мм;
• высота корпуса (от основания до нижней кромки крышки) – 507 мм;
• глубина внутренней камеры – 315 мм;
• высота крышки (переменная) – от 75 до 100 мм.

Изготовление

Краткое описание алгоритма постройки:

1. Нарезать заготовки из пары досок шириной 185 мм и планки шириной 145 мм.
2. Соединить элементы в общий щит, используя шпунтовой паз или дополнительные накладки.
3. Прорезать на поверхности 2 симметричных нижних летка прямоугольной конфигурации размером 10×200 мм.
4. Вырезать верхние летки в соответствии с подготовленными чертежами, поверхность каналов обработать наждачной бумагой.
5. Изготовить задний щит из досок шириной 185 и 145 мм, в котором прорезать отверстие размером 10×100 мм, расположенное на высоте 40 мм от нижней плоскости. Боковая кромка летка располагается на расстоянии 90 мм от торцевой поверхности щита.
6. Изготовить боковые стенки, соединяя доски рейками или при помощи шпунтового паза.
7. Объединить крышки в корпус с помощью гвоздей или шурупов. При сборке контролировать корректность положения панелей столярным угольником, излишки материала удалить рубанком.
8. Собрать донную секцию, которую затем встроить в корпус и закрепить винтами или гвоздями.
9. Оформить стоки для воды, срезав выступающие поверхности под углом с помощью рубанка.
10. Собрать каркас крышки, который обшить досками и листом кровельного железа. Кромки металлического чехла загнуть на боковые поверхности досок. Верхняя поверхность крышки имеет наклон назад, обеспечивающий сток воды.
11. Просверлить в торцах крышки отверстия диаметром 18-20 мм для подачи свежего воздуха (каналы расположить на расстоянии 50 мм от нижней кромки крышки).
12. Закрепить крышку на рояльной петле, а затем покрыть внешнюю часть улья слоем краски. Если планируется собрать утепленный домик, то внешний корпус с отдельным дном, воздушный зазор заполнить пенопластом или иным защитным материалом.

Внутреннее оборудование

Алгоритм установки внутренних элементов:

1. Установить разделительные планки в соответствии с чертежной документацией. Расстояние между центрами полурамок составляет 37 мм.
2. Если в улей планируется запустить 2 семьи, то необходимо обустроить перегородку и предусмотреть дополнительные летки. Переборку собрать из планок или вырезать из листа фанеры толщиной 15 мм. Перегородку плотно установить к боковым стенкам, снизу предусмотреть зазор шириной 10 мм.

Украинский улей

Растения

Строим

Цветы

В саду

Календарь

Овощи

Животные

Грибы

Вредители

Пчёлы

Ланд.дизайн

Главная

» Пчёлы и пчеловодство » Ульи

Сначала немного истории. С введением П.И. Прокоповичем (1814 г.), а затем Л. Лангстротом (1851 г.) и Л. Берлепшем (1852 г.) в практику пчеловодства ульевых рамок усилия исследователей и пчеловодов-практиков были направлены на поиски и обоснование наиболее оптимальных размеров рамок и соответствующих им типов ульев, обеспечивающих наивысшую продуктивность пчелиных семей.

Мнения пчеловодов разделились. Л. Лангстрот, Ш. Дадан, А. Рут и их последователи пошли по пути внедрения низкошироких рамок, то есть таких, у которых высота рамки меньше её ширины или равна ей. Они считали, что в этом случае обеспечивается наибольшая прочность сотов, создается компактное гнездо. Другие пчеловоды предпочли узко-высокие рамки, у которых высота больше ширины. Идею создания таких рамок они заимствовали у пчёл, обитавших в дуплах, колодах и дуплянках.

Одним из наиболее последовательных сторонников узко-высокой рамки был польский пчеловод Казимир Левицкий. Измеряя размеры сотов в бортях, К. Левицкий пришел к выводу, что ширина рамки должна быть 240, а высота — 432 мм. Разработанные им ульи получили широкое распространение в Польше и на Украине. Популярности улья Левицкого способствовала простота работы с ним. Не нужны были ни вторые корпуса, ни надставки. Это было важно для крестьян, не имевших достаточных познаний о жизни пчёл. Обслуживание семей в этих ульях к тому же не требовало больших затрат времени.

При сборке гнезд на зиму в улье Левицкого достаточно было оставить шесть-семь сотов, заполненных в верхней части мёдом, и успех обеспечен. Пчёлы образуют клуб, диаметр которого примерно соответствует ширине рамки. Поднимаясь зимой к потолку, клуб имеет возможность полностью использовать кормовые запасы. Уйти ему от корма, как в других ульях, здесь попросту невозможно. Узкое и длинное гнездо хорошо согревает пчёл, способствует интенсивному развитию семьи в ранневесенний период.

Сложившееся к началу XX века огромное разнообразие ульев стало реально сдерживать производство и остро поставило вопрос об их стандартизации и унификации. Страстным поборником стандартизации рамок и ульев в России был преподаватель Боярской школы пчеловодства в Киевской губернии В.Ю. Шимановский. Ему удалось убедить состоявшийся в январе 1918 г. в Киеве съезд пчеловодов принять единые для всей страны размеры рамок и рекомендовать основные типы ульев под них. Решения съезда были в 1921 г. утверждены особой комиссией представителей от центральных учреждений при Киеве. Установленные съездом размеры ульевых рамок (435 х 300 мм; 435 х 230 мм; 435 х 145 мм) строго соблюдаются и до настоящего времени.

Как альтернативу рамке К. Левицкого (240 х х 432 мм) съезд после долгих дискуссий принял «оборотную» рамку Дадана (300 х 435 мм), назвав ее, по предложению И. И. Кораблева, украинской и улей для нее — украинским.

Первое описание украинского улья было сделано В.Ю. Шимановским в журнале «Пчеловодное дело» в 1923 г. и более подробное — в его же книге «Первые шаги по устройству пасеки» (1927).

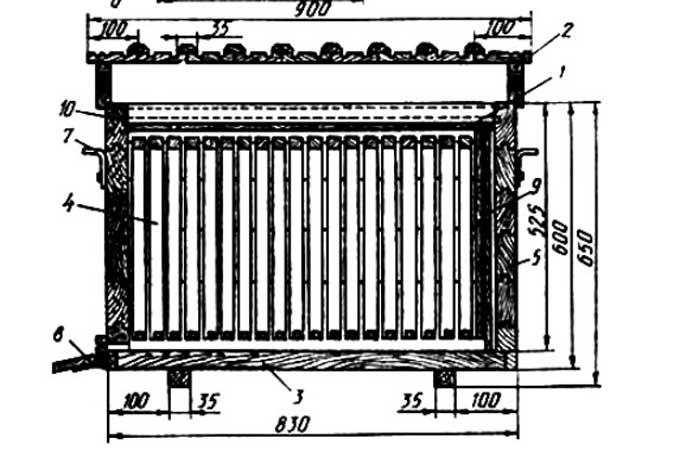

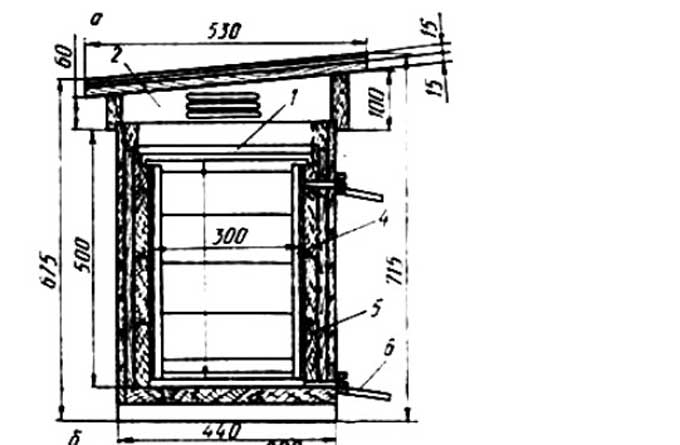

По В.Ю. Шимановскому, этот украинский улей (рис. 1) состоит из корпуса, крыши, двух диафрагм, 16 гнездовых рамок и неотъемного дна. Длина корпуса 686 мм, ширина — 381 и высота — 507 мм. Толщина передней и задней стенок 33, боковых и дна — 28 мм. Стенки и дно собраны из отдельных делянок. По углам стенки соединены в четверть.

В правой стенке корпуса у дна сделана отдушина высотой 115 мм. закрываемая специальной крышкой (втулкой). Сверху по наружной кромке корпуса выбран фальц глубиной 6 и шириной 16 мм для установки канта крыши, а на внутренней кромке передней и задней стенок фальц шириной 8 и глубиной 22 мм — для плечиков рамок.

В передней стенке прорезан леток высотой 15 и шириной 160-200 мм. Он смещен влево от центра, закрывается сеткой, откидывающейся вниз и служащей одновременно прилетной доской. В зависимости от применяемого метода пчеловождения в улье могут быть сделаны еще один-два летка.

Крыша улья односкатная, прикрепляется петлями у высокой своей стороны к лицевой стенке улья. Крыша состоит из обвязки и щитка. Стенки обвязки соединены между собой в четверть. Толщина продольных стенок 33, боковых — 28 мм. Щиток собран из досок толщиной 22 мм, сплоченных в рейку. В боковых стенках обвязки прорезаны вентиляционные окна высотой 15 и шириной 100 мм, зарешеченные изнутри сеткой. Сверху щиток покрывается кровельной жестью с загнутыми книзу краями.

Украинский улей комплектуется 16 рамками (300 х 435 мм) без постоянных разделителей. Верхний брусок размером 330 х 22 х 8 мм, нижний — 312 х 12 х 8 мм и две боковые планки — 419 х 22 х 8 мм. Размеры плечиков сколоченных рамок — 15 мм. Нижняя планка прибивается к торцу боковых и выступает по бокам на 6 мм, образуя пристенные разделители.

Диафрагмы служат для ограничения гнезда, а в случае необходимости и для разделения двух семей. Каждая диафрагма представляет собой щиток, сколоченный из отдельных дощечек толщиной 13-20 мм.

Подвешивается она в улье при помощи верхнего бруска на четвертях корпуса. К стенкам улья диафрагма прилегает вплотную, а от дна отстоит на 10 мм.

При перевозках пчёл боковая втулка заменяется рамочкой с сеткой, через которую осуществляется вентиляция.

В литературе можно встретить описания украинских ульев, несколько отличающихся от приведенного.

В настоящее время на Украине улей выпускается с утепленными передней и задней стенками и неотъемным дном. Он рассчитан на 20 гнездовых рамок (300 х 435 мм). Боковые стенки и дно имеют толщину 35 мм.

Передняя и задняя — двойные: внутренние стенки изготавливаются из досок толщиной 25, наружные — 15 мм. Межстенное пространство заполняется утепляющим материалом — соломой, стружкой ит.п. В передней стенке оборудованы два нижних и два верхних летка (рис. 2). Слева в боковой стенке — нижний леток на теплый занос. Высота летков — 12мм.

В заключение несколько критических замечаний в адрес этого улья.

Еще К. Левицкий заметил, что образование во время взятка в верхней части гнезда повышенной температуры и влажности вынуждает матку к обильной яйцекладке, а пчёл побуждает к роению.

Далее, удлиненные соты, несомненно, менее прочны и хуже прикреплены к брускам.

Зарешеченные изнутри вентиляционные окна в обвязке крыши и зарешеченная втулка во время перевозок закупориваются пчелами.

А.И. Касьянов.

Другие статьи на эту тему читайте здесь.

посетите наш форум про мёд и пчёл

Ульи • Медоносы и нектароносы • Матководство • Пчеловод и общество • Мёд • Прополис • Воск • Болезни и вредители • Зимовка пчёл • Роение пчёл • Пчелиный яд • Шмели

Правила содержания пчел

При обустройстве пасеки следует соблюдать такие правила:

1. На каждые 100 м² территории допускается установка 2 ульев.
2. Изделия размещаются на дистанции 2 м друг от друга и на расстоянии не менее 3 м от забора, обозначающего границы участка. По периметру территории ставится деревянный или металлический забор высотой от 2 м, не позволяющий пчелам залетать на соседние угодья.

Перед началом организации пасеки на территории, застроенной частными домами, необходимо ознакомиться с нормативными документами, принятыми общими собраниями владельцев домов.

Уставы некоторых дачных кооперативов запрещают размещение ульев на территории. Если ограничений нет, то рекомендуется предусмотреть на своем участке поилку для насекомых, что снизит риск возникновения конфликтов с соседями.
